 Jangka Sorong ( Vernier Caliper )

    Jangka Sorong merupakan suatu alat ukur yang dapat mengukur 3 jenis dimensi dalam satu alat, yaitu pengukuran diameter luar, diameter dalam, dan kedalaman suatu benda. Secara garis besar alat ini dibagi menjadi 2 bagian yaitu bagian rahang diam dan rahang geser.  Bagian - bagian vernier caliper yaitu :

1. Internal Jaws adalah rahang untuk pengukuran dimensi dalam dimana biasanya untuk mengetahui diameter dalam sebuah pipa



2.  Eksternal Jaws adalah rahang untuk pengukuran dimensi luar, dapat dipergunakan untuk mengukur ketebalan suatu benda atau diameter suatu lingkaran





3. Depht Measuring Blade adalah batang geser yang dapat digunakan untuk mengukur kedalaman benda


4. Locking Screw adalah sebuah skrup untuk mengunci rahang geser agar tidak bergeser pada saat dilakukan pembacaan skala.

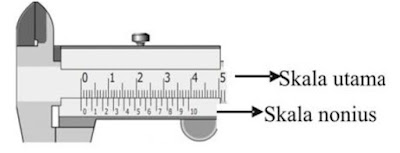

Skala Jangka Sorong

• Skala utama terletak pada bagian jangka sorong paling tengah, rata - rata skala utama di cetak dalam satuan Centimeter ( cm ) namun dalam pembacaan dikonversi dalam Milimeter ( mm ). Skala ini juga menjukan angka didepan koma.
• Skala Nonius adalah skala yang menunjukan angka dibelakang koma sesuai ketelitian, skala ini terletak pada bagian jangka sorong yang dapat digeser. Skala Nonius ini dicetak dengan angka yang dipisahkan dengan garis, setiap angka dibaca dengan diawali 0, ... ( Misal angka 1 dibaca 0,1 atau 0,10 )

Macam - macam jangka sorong menurut ketelitiannya

1.  Ketelitian 0,05

   ciri - ciri ketelitian 0,05 adalah pada skala nonius jarak antar angka dibagi 1 garis, misal 0,10 - 0,15 - 0,20. dan hasil akhir pengukuran dibelakang koma nantinya mempunyai kelipatan 5.
2. Ketelitian 0,02




   ciri ketelitian 0,02 adalah pada skala noniusnya terdapat lebih banyak garis, misal angka 1 dan 2 terdapat 4 garis , misal 0,10 - 0,12 - 0,14 - 0,16 - 0,18 - 0,20. hasil penghitungan nanti pada angka dibelakang koma akan berkelipatan 2,
